​流！流！流数据质量检测系统，Flink引擎实现动态加载规则

目录



1.背景



2.流数据质量管理



3.Flink流数据质量检测系统实现



3.1总体介绍



3.2检测规则说明



3.3动态加载检测规则的设计实现



4.总结



背景



        实时流数据的应用场景越来越多且比重日益增长，风控、标签系统精准营销、监控、实时数据仓库、实时报表和特征工程等等系统对实时流数据的应用。



        所谓流数据是指由数千个数据源持续生成的数据，通常也同时以数据或消息记录的形式发送，单条数据或消息规模较小（约几千字节）。流数据包括多种数据，如客户使用移动或 Web 应用程序生成的日志文件、网购数据、埋点数据、游戏内玩家活动、社交网站信息、金融交易大厅或地理空间服务，以及来自可穿戴设备数据等，一般是半结构化、非结构化数据类型。



        实时流数据具有响应快，延迟低的优势。大约几秒或几毫秒的低延迟，可对滚动时间窗口内的数据或仅对最近的数据记录进行查询或处理。



        对实时流数据的采集、处理和应用的好处是显而易见的。但流数据也数据，同样具有质量问题，如消息数丢失、内容缺失的不完整问题；重复、逻辑异常的不准确问题；重复数据的不唯一问题；超出合理数据内容长度、数值范围、内容格式、枚举值异常等数据无效问题等等。



        面对上述列举一系列流数据质量问题，对实时流数据质量进行检测及管理的需求日益增强。本篇文章来讲使用Flink实现动态加载规则的流数据质量检测管理系统。





流数据质量管理



        之前，笔者也详细讲述了批数据质量检测系统实现过程：数据治理系列：一个数据质量监控系统的自我修养，读者自行翻阅，笔者这里不再赘述。流质量检测管理，若直接对接消息系统检测之后再让下游系统使用，这样对检测规则配置参数的准确性、检测系统的稳定性、准确性等都是很大的挑战。如果只是检测输出检测明细和统计，再根据异常结果对流数据质量再迭代优化的方式要相对简单很多。但流质量检测实现的方式和难易程度上都有很大的不同。



        从数据形式上，批数据质量检测是按月、按天、小时的分区批量数据进行一次质量检测结束后，产出检测结果，并判断是否产生告警，而流数据是像流水一样不停地流逝，对单条数据或窗内微批数据进行源源不断进行检测，持续地并产生检测结果。



        从检测结果输出上，批数据检测，因是对批数据检测，无论异常或正常都可以这批数据的结果，数据量也不会大，流数据是对单条数据或窗口数据检测，如果无论正常和异常都会数据写如结果表，对下游写数据库和存储都有很大的压力，流数据质量检测建议只输出异常结果。



        从对下游数据是否熔断上，批数据检测任务一般是由调度工具触发的，如果此张表出现质量问题，可以停止当前调度继续向下执行，以免造成下游数据污染，而流数据检测任务是流计算引擎驱动的，一旦启动不会停止（除非宕机等异常停止）即使出现异常记录，也难以阻止上游系统流数据的停止。



        除了上述几个方面的不同，当然还有实现难度的不同。从技术上，批数据检测实现相对简单一些，流数据检测相对复杂，如流数据质量检测实现动态加载检测规则等等。下面部分也会讲到如何使用Flink实现动态加载检测规则的实现。





Flink流数据质量检测系统实现



• 总体介绍



        流质量检测系统可对对接Kafka和RocketMq等消息数据源，使用Flink引擎低阶算子实现可动态加载检测规则，从有效性、唯一性、准确性、完整性、一致性和自定义检测7大类对流式数据进行质量的检测。实现多级别告警机制、多维度统计异常问题、元数据表结构变更通知等等。和之前讲过的批数据质量检测系统有不少相似之处，这里不再赘述。

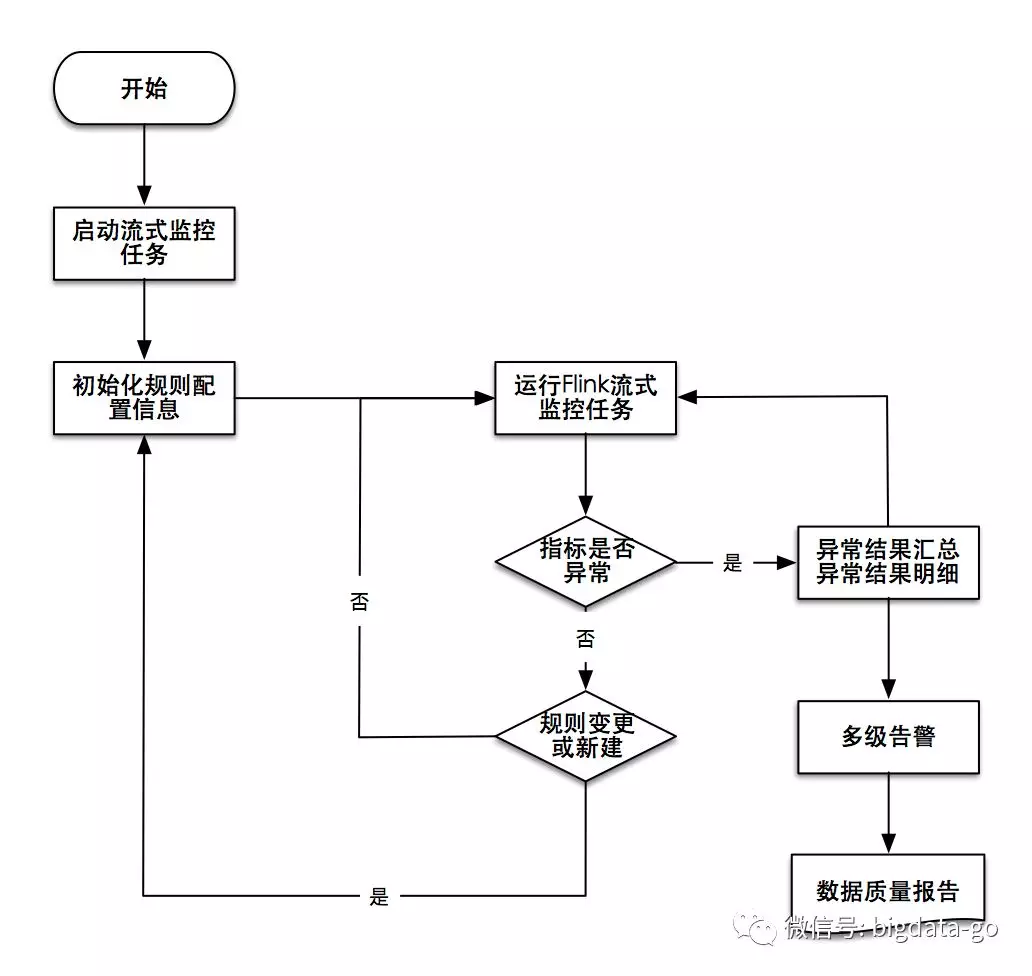

• 流质量检测系统-流程图



      用户通过界面配置的规则，点击执行启动flink程序执行，初始化规则配置信息，对流数据进行检测，如果执行过程识别到有新增或者变更检测规则，会重新初始化一次配置型规则到相关规则的内存数据结构，相当于新检测规则的动态加载。



• 检测规则说明



         根据规则特性分为带窗口和不带窗口的规则，下面简单列举下实现的检测规则。这里规则就不再详细说明，详细可参考原来批质量检测系统的实现。





需要说明的是，这些带窗口的规则支持多种窗口类型、时间窗口、计数窗口和会话窗口，同样支持滚动和滑动类型，这些同样支持动态加载。



• 动态加载检测规则的设计实现

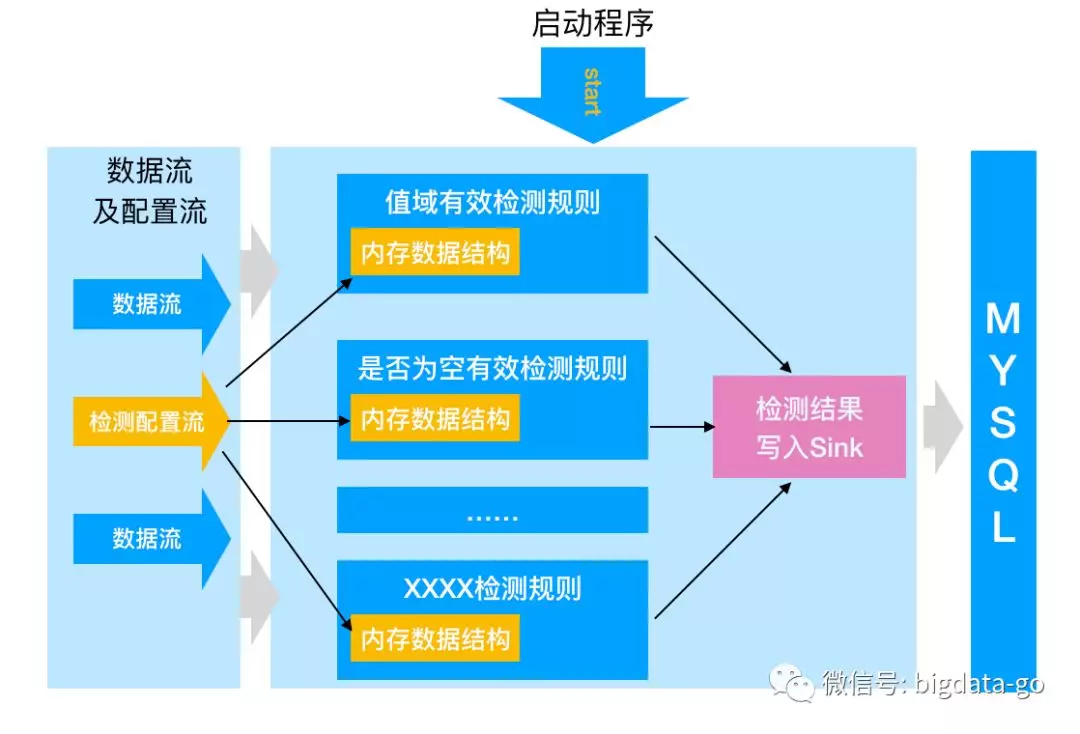

        flink流质量检测系统可动态加载检测规则的关键，是这些检测规则是使用算子实现，并每条检测规则内维护一个内存数据结构，存储了规则检测字段或表级别规则的参数变量列表。用户配置完检测规则启动后，flink流计算引擎开始执行，当用户再这topic（以kafka为例）配置新增规则或变更规则后，再会往meta_topic（本系统特有的配置流主题）以特殊字符串形式打条消息。相应的检测规则识别到这条配置流消息，就初始化到其内存数据结构，那么相应的检测规则就会立刻生效。检测到异常记录写入Sink。





检测规则说明：

• 检测规则：

            用API实现检测规则算子，每个算子内部维护一个基于内存的数据结构



• 启动程序：

            每次启动初始化每条规则的内存数据结构



• 检测结果写入Sink：

            写入到MySql的Sink



• 检测配置流：

            用户新加、更新或取消都会往meta_topic发送一条配置流消息，meta_topic是流质量检测系统用户配置流主题，为了实现动态加载规则使用。



• 内存数据结构：

            存放每条规则的参数信息，识别到检测配置流信息会动态更新内存数据结构，达到动态更新规则参数目的。参数个数和类型因规则而异的参数列表，同一检测规则内可能有多个字段的检测。



总结



        流质量检测系统从有效性、唯一性、完整性、准确性、时效性和自定义规则大类实现的多种检测规则，并实现了动态加载规则功能，且支持多种窗口类型选择和参数动态更新，多级告警通知，多维度异常统计信息，数据owner清晰定位等等功能。



        大部分检测规则都可以抽象出通用规则，因自定义规则因是用户自定义SQL规则，所使用表及逻辑实现是无法提前获知的，自定义规则暂时还不支持动态加载。



        由于笔者知识及水平有限,因此文中错漏之处在所难免,恳请各位老师、专家不吝赐教。
